高频损耗测试仪

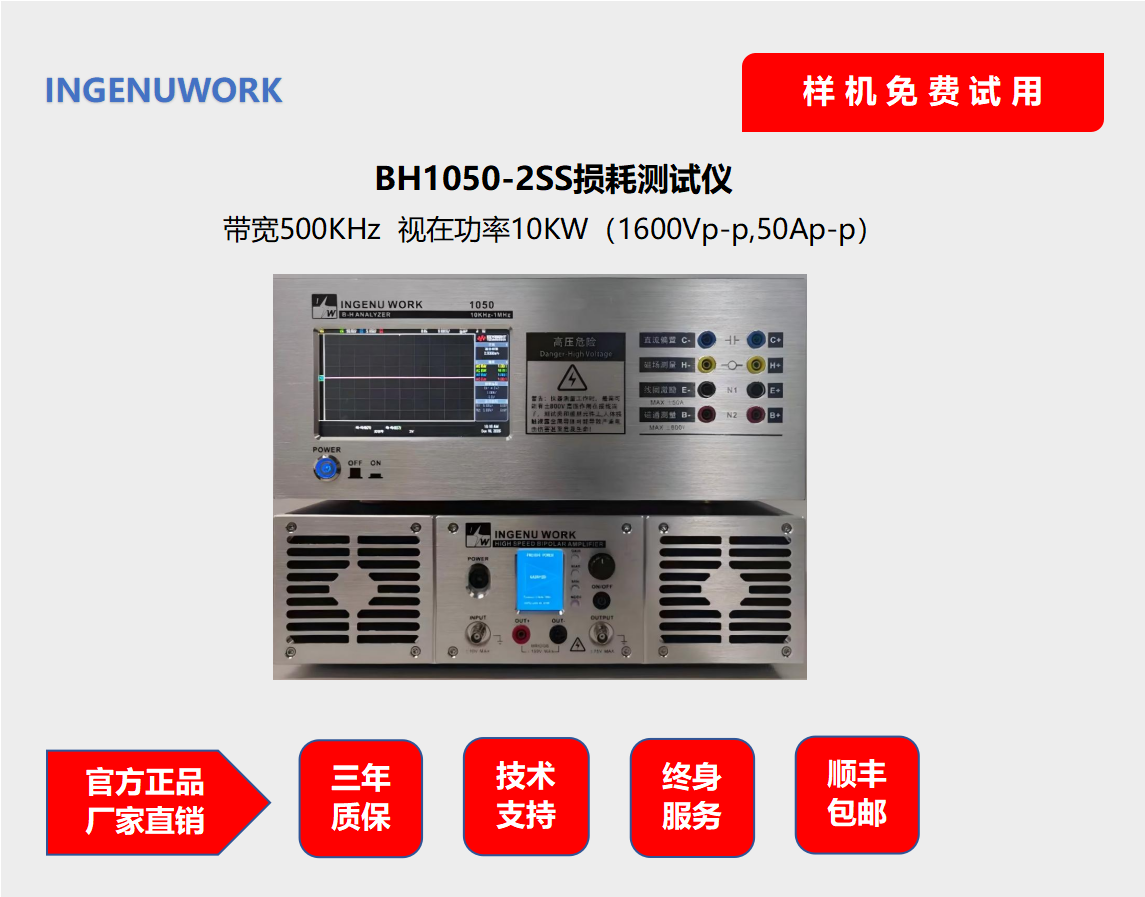

BH1050磁芯损耗测试仪是专门测量磁芯损耗的仪器，配置有大功率高频正弦波电源，能提供最大1600Vp-p@100Ap-p的电流,驱动大功率磁芯电感。BH1050的相位测量重复精度在500kHz为0.02deg，对于测量低损耗磁芯如铁硅铝，铁镍，铁镍钼等磁芯在高频测试条件下仍然保持相当好的精度。BH1050的采用Cross-Power方式(|EC62044-3),使用高精度的电流测量电阻减小相位测量误差，测量电路有完善的增益和相位补偿特性。
INGENUWORK损耗测试仪可根据您的需求进行定制开发，更多参数指标及应用方案可联系客服咨询。

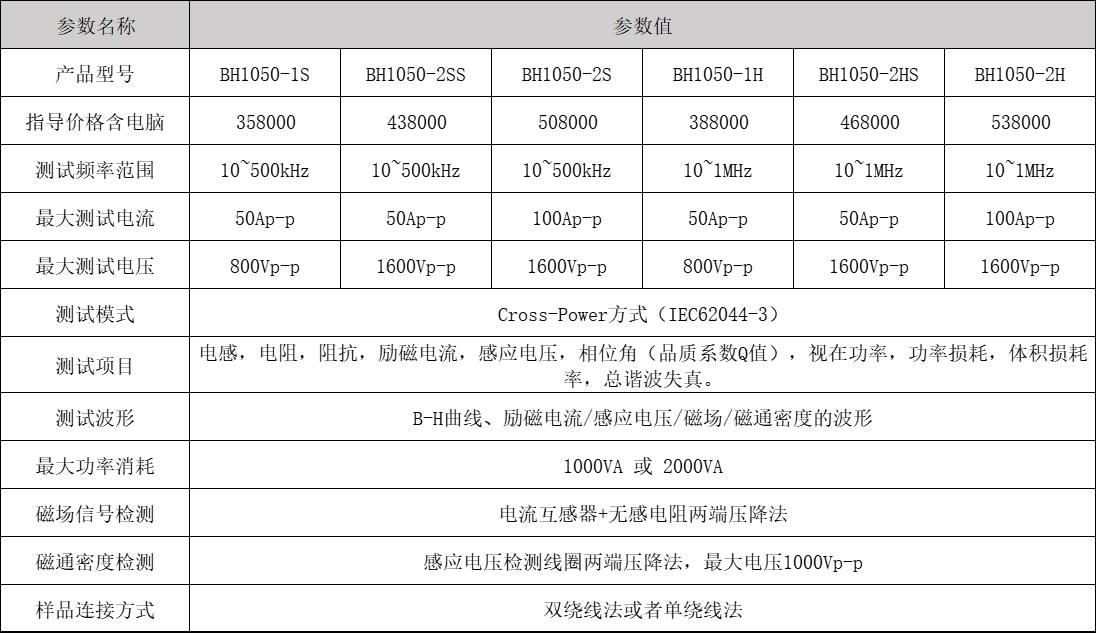

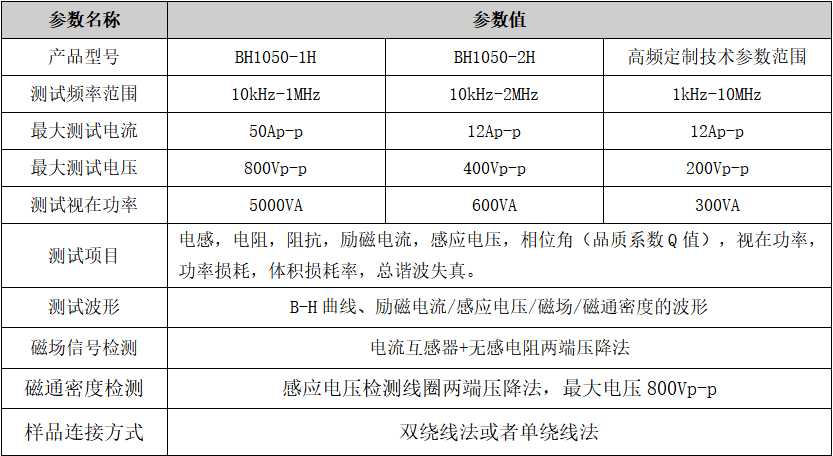

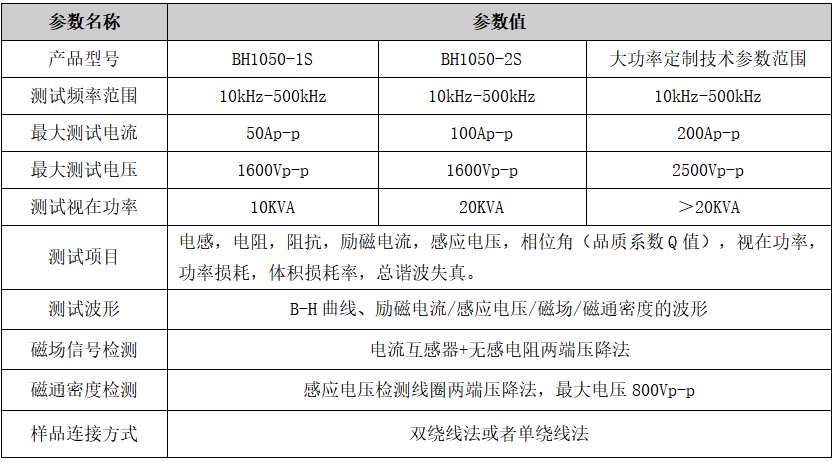

技术指标
测试原理
BH1050的采用Cross-Power方式（IEC62044-3），BH1050主机内置大功率低失真的高频功放电源，功放电源驱动被测电感达到需要测试的频率和磁通密度。然后通过高速数据采集器获取流过电感的电流信号和电感两端的电压信号。准确测得信号的幅值和相位差后，就可以计算出损耗功率。
更多内容请查看以下产品手册，INGENUWORK可根据您的需求进行定制开发，更多参数指标及应用方案可联系客服咨询。
