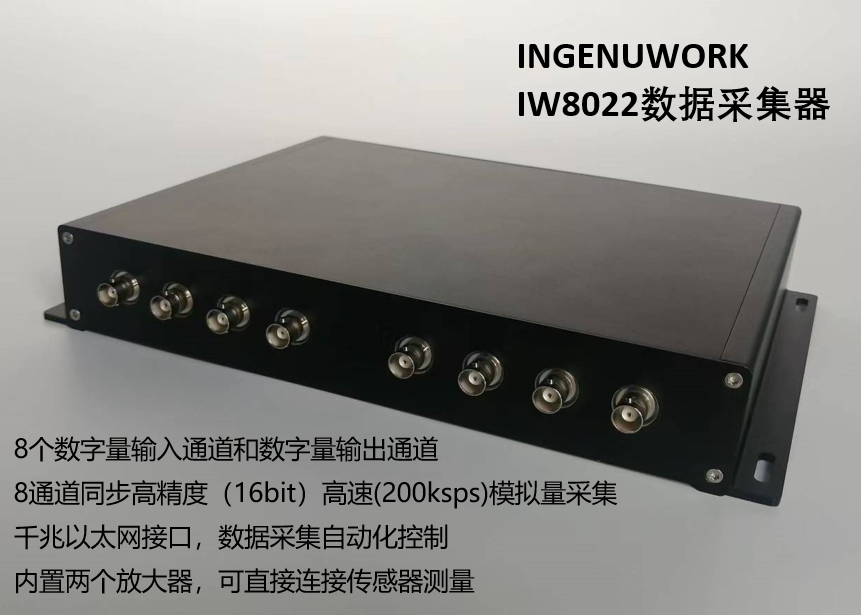

IW8022数据采集控制器是高性能的数据采集器兼控制器，可以实现8通道同步高精度（16bit）高速(200ksps)模拟量采集，同时具有8个数字量输入通道和数字量输出通道。采用千兆以太网接口，通过网络实现数据采集和自动化控制。数据采集器内置两个放大器，可以直接连接传感器测量。放大器可选多种类型，包括电荷放大器、应变放大器，0~±20mA/0~±5V/0~±10V/输入。

本采集器在实现标准的数据采集器任务外，还可以提供为客户开发定制化软件，例如自动化设备测试控制，公路动态称重数据采集和分析计算(WIM)，可以根据客户需求进行定制。

• 工业级设计，铝合金外壳散热，高性能干扰抑制和过压过流保护；
• 高性能FPGA控制，多任务实时同步执行，无延时误差；
• 高速高精度同步采集，8个ADC通道独立工作实现16Bit 200ksps采样速率；
• 8个DO输出，每个可以提供24V@2A电流驱动能力,最高500kHz脉冲速率；
• 8个DI 输入，1KHz脉冲速率；
• 千兆以太网通讯接口。

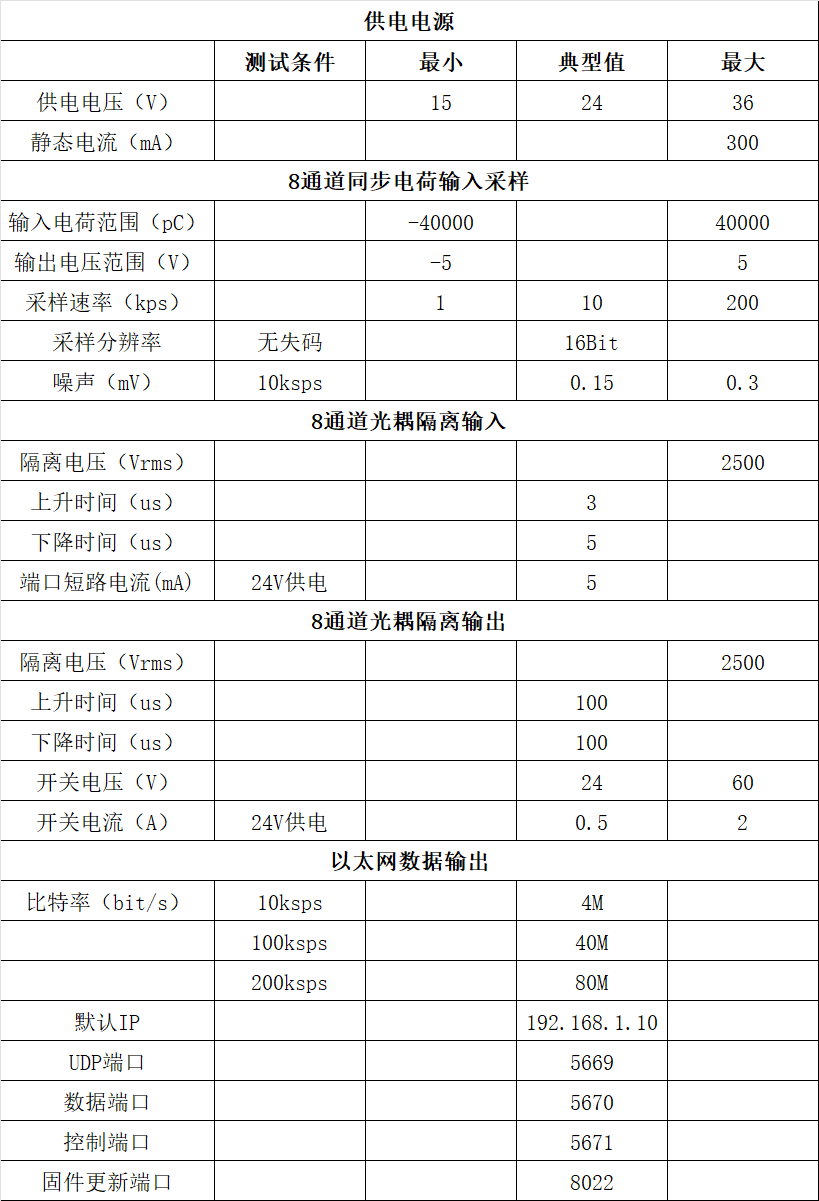

1、技术参数

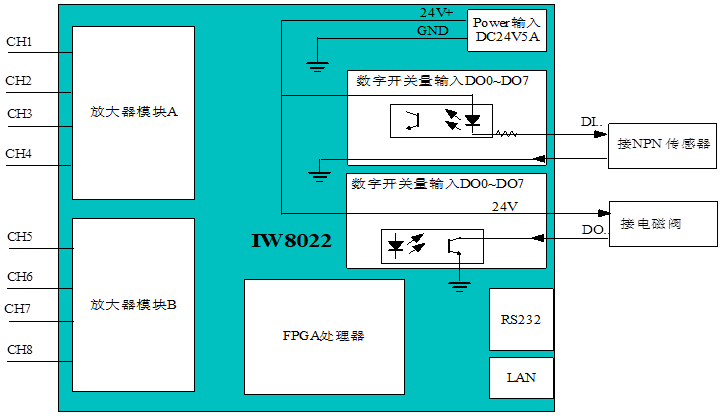

2、电气接线图

1）前面板CH1~CH8接入八个信号通道

2）后面板包括八个数字量输入端口和八个数字量输出端口

3）电源输入可以从POWER DIN4插头输入也可以从接线端子输入，24V和GND接其中任意一组即可
